Plate Ref. No. | Description | Quan. per veh | Jensen Part No. |
2 | Heater core | 1 | 93750USD |
6 | Cable clip | 2 | 93754 |
8 | Temp. control cable | 1 | 93756 |
9 | Air control cable | 1 | 93757 |
11 | Temp control lever | 1 | 93759 |
12 | Air control lever | 1 | 93760 |
22 | Lower hose | 1 | 90998 |
23 | Upper hose | 1 | 90999 |
25 | Blower motor assembly | 1 | 90621 |
30 | Heater motor fan | 1 | 93766 |
32 | Mounting seal | 1 | 92020 |
35 | Heater resistor | 1 | 94200 |
| Vacuum control switch | 1 | 94612 |
| Heater valve | 1 | 97567 |
|

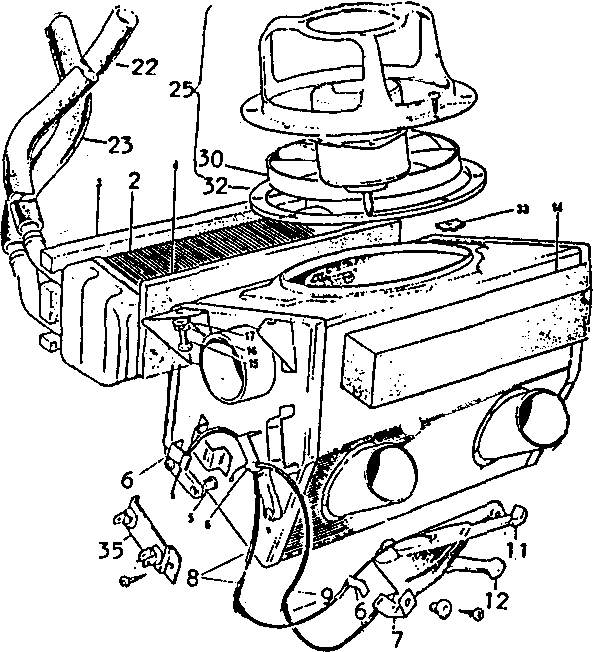

(Select diagram above to view larger size Then Use Browser GO-BACK.)
|
